Die Bauindustrie ist im Wandel. Angesichts steigender Rohstoffpreise, wachsender Umweltauflagen und der Notwendigkeit zur CO₂-Reduktion rückt die Kreislaufwirtschaft in den Fokus der Betonproduktion. Das Betonrecycling, insbesondere die Aufbereitung von Restbeton und Waschwasser, ist dabei ein zentraler Hebel, um Primärrohstoffe zu schonen, Abfall zu vermeiden und die Betriebseffizienz zu steigern.
Unter Betonrecycling wird die gezielte Aufbereitung der Materialströme verstanden, die beim Auswaschen von Fahrmischern, Mischern und anderen Reinigungsvorgängen im Betonwerk anfallen. Ziel ist die vollständige Wiederverwendung von Grobkörnern (Sand und Kies) sowie von Wasser direkt im Produktionsprozess. Diese Prozesse erfordern moderne, technisch ausgereifte Anlagen, da die anfallenden Reststoffe besondere Herausforderungen mit sich bringen: Sie weisen eine schwankende Zusammensetzung und Dichte auf und das Restwasser ist mit einem hohen pH-Wert zwischen 11 und 13 stark alkalisch.
Moderne Recyclinganlagen sind hochspezialisierte, modulare Systeme, die auf Mess- und Regeltechnik setzen, um konstante Prozessbedingungen zu gewährleisten und die Einhaltung behördlicher Vorgaben zur Abwasserentsorgung zu sichern. Durch die konsequente Kreislaufführung wird die gesamte Prozesskette optimiert, von der Verhinderung des Feinstoff-Kurzschlusses in der Auswaschanlage bis zur geregelten Dichteführung des Recyclingwassers. Diese Technologien ermöglichen es Betonwerken, die Genehmigungssicherheit zu gewährleisten und die Betriebskosten durch reduzierten Frischwasserbezug und minimierte Entsorgung zu senken.
Die Notwendigkeit des Betonrecyclings ist heute durch ökologische und ökonomische Faktoren gleichermaßen bedingt. Die Bauindustrie trägt eine hohe Verantwortung für den ressourcenschonenden Umgang mit Rohstoffen und Wasser. Die Wiederverwendung von Materialien ist notwendig, um die steigenden Anforderungen an Nachhaltigkeit und Compliance zu erfüllen.
Gerade das anfallende Restwasser stellt unbehandelt eine erhebliche Belastung dar:
Hohe Alkalität und Rechtsrisiken
Der typische pH-Wert von 11 bis 13 des Waschwassers erfordert eine pH-Behandlung (Neutralisation), falls das Wasser nicht intern verwendet oder in die Kanalisation abgeleitet werden soll. Unkontrollierte Einleitung würde zu Gewässerverschmutzung und massiven rechtlichen Problemen führen. Der typische pH-Wert von 11 bis 13 des Waschwassers erfordert eine pH-Behandlung (Neutralisation), falls das Wasser nicht intern verwendet oder in die Kanalisation abgeleitet werden soll. Unkontrollierte Einleitung würde zu Gewässerverschmutzung und massiven rechtlichen Problemen führen.
Feinstoffführung und Deponievermeidung
Die Feinstoffe (Zement und feine Sande) müssen im Wasser in Suspension gehalten oder definiert abgetrennt werden. Eine unkontrollierte Sedimentation – wie in herkömmlichen Absetzbecken – würde teures Ausbaggern und die Deponierung der Materialien erfordern.
Betonqualität und Normen
Die Einhaltung der Normen, insbesondere die EN 1008 / DIN EN 206 für Zusatzwasser, ist grundlegend für die Qualitätssicherung des neu produzierten Betons. Nur Wasser, dessen Feststoffgehalt und chemische Parameter diesen Normen entsprechen, kann risikofrei in der Mischung eingesetzt werden.
Der Trend geht klar zu einer konsequenteren Kreislaufführung und der Nutzung präziser Mess- und Regeltechnik zur Stabilisierung der Wasserqualität. Diese technologische Weiterentwicklung hilft, die Einhaltung gesetzlicher Grenzwerte zuverlässig zu sichern.
Jetzt BIBKO® Vorteile entdecken und nachhaltiger wirtschaften!
Der Prozess in einer modernen Recyclinganlage ist ein durchdachter, mechanischer Kreislauf, der darauf abzielt, die Materialströme vollständig zu trennen und nutzbar zu machen.
Der Ablauf gliedert sich typischerweise in folgende Schritte:
1. Zulauf des Restmaterials:
Der Restbeton und das Waschwasser, das beim Auswaschen von Fahrmischern und Mischern anfällt, werden in den Einlauftrichter der Auswaschanlage gegeben.
2. Verhinderung der Kurzschlussströmung:
Unmittelbar im Zulauf verhindern konstruktive Elemente wie eine Strömungsbremse und eine rotierende Scheibe den sogenannten Feinstoff-Kurzschluss. Dies ist entscheidend, um zu verhindern, dass größere Partikel ungefiltert zu Ablagerungen im Kreislauf führen.
3. Sedimentation und Grobstoffaustrag:
Durch die Beruhigung der Strömung sedimentieren die Grobkörner (Sand und Kies). Sie werden über einen Wendelförderer aus der Maschine teilentwässert ausgetragen. Diese Zuschlagstoffe sind sofort wieder für die Betonproduktion nutzbar.
4. Feinstoffführung in Schwebe:
Die verbleibenden feinen Sande und Zementpartikel bleiben im Wasser und werden in das Rührwerksbecken geleitet. Dort sorgen effiziente radial-axiale Rührflügel für eine homogene Suspension, halten die Feinstoffe in Schwebe und verhindern, dass diese am Boden des Beckens abbinden.
5. Rückführung oder Weiterverarbeitung:
Das Recyclingwasser kann nun direkt in die Mischanlage zurückgeführt werden, wobei seine Qualität (Dichte/Feststoffgehalt) aktiv überwacht wird. Alternativ kann das Wasser zur Klarwassererzeugung an eine Filterpresse oder zur pH-Anpassung an eine Neutralisationsanlage weitergegeben werden.
Dieser Prozess stellt einen geschlossenen Kreislauf (Closed Loop) dar, bei dem das Material und das Wasser des Restbetons wiederverwendet werden.
Die Effizienz des gesamten Recyclingprozesses steht und fällt mit der Leistung der Auswaschanlage, insbesondere mit der Präzision des Trennschnitts.
Der Trennschnitt definiert die maximale Größe der Partikel, die im Restwasser verbleiben und ins Rührwerksbecken gelangen dürfen. Für eine stabile Wasserqualität im Betonwerk muss dieser Trennschnitt zuverlässig bei circa 0,2 mm (200 µm) liegen. Alles, was größer ist, wird als Grobstoff trocken ausgetragen.
Die Sicherung dieses definierten Trennschnitts ist ein wichtiges Unterscheidungsmerkmal zu einfacheren Lösungen, die zur Kurzschlussströmung neigen:
Konstruktiver Kurzschluss-Schutz: Spezielle Einbauten und Strömungsführungen (wie der Trennschnittverbesserer, TSV) in der Auswaschanlage sind entscheidend. Sie gewährleisten, dass der gesamte Volumenstrom kontrolliert durch die Maschine geführt wird und keine Kurzschlussströmung entsteht. Eine solche Strömung würde dazu führen, dass größere Sand- und Feinkiespartikel unkontrolliert ins Rückwasser gelangen, dort sedimentieren und das Ausbaggern notwendig machen.
Qualität des Austrags: Die konstruktive Trennung stellt sicher, dass die Sand-Kies-Fraktion trocken ausgetragen wird. Dies verhindert die Ablagerung von aktivem Zement, der sonst in den Becken abbinden könnte. Der so wiedergewonnene Sand und Kies kann direkt in der Betonproduktion wieder eingesetzt werden.
Ein konstanter Trennschnitt und die Vermeidung von Kurzschlussströmungen sind die technischen Grundlagen dafür, dass das Recyclingwasser eine konstante und reproduzierbare Qualität für die Wiederverwendung in der Mischanlage besitzt.
Nach der Abtrennung der Grobstoffe gelangt das Restwasser in das Rührwerksbecken. Hier geht es darum, die Feinstoffe in Schwebe zu halten und die Wasserqualität aktiv zu steuern.
Die Dichte des Recyclingwassers ist der wichtigste Indikator für den enthaltenen Feinstoffanteil. Da schwankende Feststoffanteile die Betoneigenschaften beeinflussen können, ist eine Dichtemessung und -regelung unerlässlich, um konstante Prozessbedingungen zu sichern. Stabile Dichtewerte sind entscheidend für die Reproduzierbarkeit der Mischung.
Die Dichtemessung ermöglicht zudem das sogenannte „Effizienzpaket“. Hierbei werden die Laufzeiten der Rührwerkszyklen in Abhängigkeit von der gemessenen Dichte gesteuert. Läuft die Anlage nicht kontinuierlich, sondern in Zyklen, kann der Zyklus durch geringeren Feinstoffgehalt verlängert werden, was zu erheblichen Energieeinsparungen führt, da die Rührwerke weniger oft laufen müssen.
Das Restwasser hat einen hohen pH-Wert von 11 bis 13. Die Neutralisation ist ein separater, modularer Prozess, der erforderlich wird, wenn das Wasser:
Zur Ableitung in die Kanalisation vorgesehen ist (da die Abwasserverordnung AbwV Grenzwerte vorschreibt).
Zur Reinigung von Mischanlagen oder Fahrzeugen genutzt werden soll, um Mitarbeiter nicht der ätzenden Lauge auszusetzen.
Das bevorzugte Verfahren ist die CO₂-Eingasung. Kohlendioxid wird in das Wasser eingeperlt, reagiert zu Kohlensäure und senkt den pH-Wert kontrolliert. Dies ist sicherer und einfacher zu handhaben als der Einsatz von Säure, da keine Gefahrstoffe gelagert werden müssen. Die kontinuierliche pH-Messung und CO₂-Regelung sind hierbei die zentralen Sicherheitsfunktionen.
Moderne Recyclinglösungen zeichnen sich durch ihre modulare Bauweise aus. Die Systeme sind so konzipiert, dass sie unabhängig voneinander installiert, kombiniert und jederzeit nachgerüstet werden können.
Die vier wichtigsten Module im Gesamtsystem sind:
1. Auswaschanlage
Funktion ist die Trennung von Grobstoffen (Sand/Kies) und Rückwasser. Sie sichert den definierten Trennschnitt (≈<0,2 mm) und verhindert Kurzschlussströmungen.
2. Rührwerksbecken
Dient der Suspensionshaltung der Feinstoffe (Zement). Die radial-axialen Rührflügel gewährleisten eine homogene Suspension, was Sedimentation und damit das Ausbaggern verhindert.
3. Kammerfilterpresse

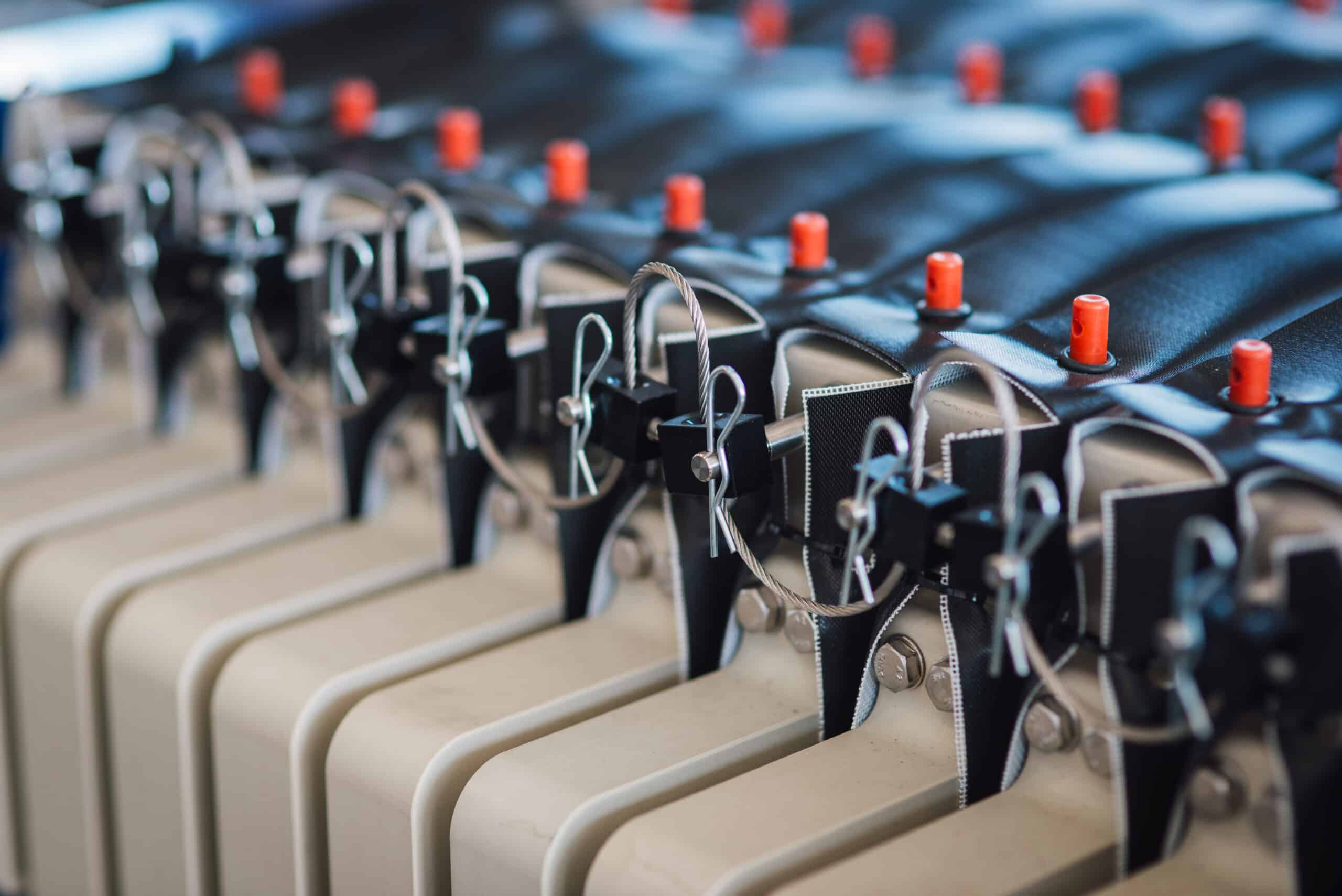

(ClearPress): Dieses optionale Modul dient der Klarwassererzeugung. Es filtert das Restwasser, um die Feinstoffe weiter zu reduzieren und Klarwasser bereitzustellen. Das Ergebnis ist eine Dichtesenkung des Wassers und die Erzeugung eines Filterkuchens.
4. Neutralisationsanlage
Die Modularität geht so weit, dass diese Bausteine auch mit Fremdsystemen kombiniert und jederzeit nachgerüstet werden können.
Die vollständige Schließung des Material- und Wasserkreislaufs durch moderne Recyclinganlagen führt zu messbaren ökonomischen und ökologischen Vorteilen.
| Wirtschaftliche Vorteile |
|---|
| Reduzierte Wasser- und Entsorgungskosten: Der Bedarf an Frischwasserbezug und die Entsorgungskosten für Abwasser sinken signifikant. Das Recyclingwasser kann große Teile des benötigten Mischwassers substituieren. |
| Wegfall von Ausbaggern: Das Ausbaggern von Sedimentationsbecken, das mit hohem Personal- und Transportaufwand verbunden ist, entfällt vollständig, da die Feinstoffe in Schwebe gehalten werden. |
| Energieersparnis: Das „Effizienzpaket“ steuert die Rührwerkszyklen lastabhängig über die gemessene Dichte, was zu einer messbaren Energieersparnis führt. |
| Längere Anlagenlebensdauer: Neutrales Wasser ist weniger aggressiv, was die Korrosion an Rohrleitungen reduziert und die Lebensdauer von Leitungen, Pumpen und Armaturen verlängert. |
| Nachhaltigkeit und Compliance |
|---|
| Ressourcenschonung und CO₂-Reduktion: Die Wiederverwendung von Sand, Kies und Wasser reduziert den Bedarf an Primärrohstoffen, senkt die Transportaktivitäten und trägt somit zur indirekten CO₂-Minderung bei. |
| Dokumentierbare Qualität: Die kontinuierliche Mess- und Regeltechnik ermöglicht eine lückenlose Dokumentation der Wasserqualität (Dichte, Trennschnitt, pH-Wert), was die Einhaltung der Normen (EN 1008 / DIN EN 206) erleichtert. |
Der technologische Sprung von einfachen Absetzbecken zu integrierten Recyclinganlagen ist immens. Absetzbecken basieren auf unkontrollierter Sedimentation. Moderne, integrierte Recyclinganlagen funktionieren hingegen durch die aktive Haltung der Feinstoffe in Schwebe.
Der entscheidende Unterschied liegt in der Prozessstabilität und im Wartungsaufwand:
| Merkmal | Herkömmliche Lösung (Absetzbecken) | Moderne Anlage (Integr. Kreislaufsystem) |
|---|---|---|
| Funktionsprinzip | Unkontrollierte Sedimentation | Aktive Suspensionshaltung und Dichteführung |
| Wartung | Periodisches, kostenintensives Ausbaggern und Deponieren des Schlamms erforderlich | Entfällt vollständig, geringer Wartungsaufwand (Schmierarbeiten) |
| Wasserqualität | Schwankend, unkonstante Qualität | Konstant durch definierten Trennschnitt (≈<0,2 mm) und Dichtemessung |
| Erweiterbarkeit | Gering | Hochmodular, erweiterbar um Filterpresse (Klarwasser) und Neutralisation (pH-Regelung) |
Recyclinganlagen kommen grundsätzlich in allen Werkstypen zum Einsatz – im Transportbetonwerk sowie im Fertigteilwerk.
Die Planung und Integration der Recyclingprozesse muss stets projektbezogen erfolgen:
1. Restwasser-Charakteristik
Es wird analysiert, welche spezifische Charakteristik das Restwasser aufweist (Mengen, Dichte, pH-Wert, chemische Zusätze).
2. Zielsetzung
Das Ziel muss klar definiert sein: Geht es um interne Wiederverwendung (Dichtekonstanthaltung) oder um eine geregelte Ableitung (Klarwassererzeugung und Neutralisation).
3. Infrastruktur
Die zur Verfügung stehenden Platzverhältnisse im Werk und die aktuellen behördlichen Auflagen spielen eine maßgebliche Rolle bei der Planung.
Während die Integration in Neubauwerke leichter fällt, ist die Nachrüstung von Bestandsanlagen dank des modularen Baukastensystems jederzeit möglich, wenn auch mit höherem Integrationsaufwand. Die Zuverlässigkeit und die sicherheitsgerichtete Auslegung der Systeme werden durch die Erfahrung aus über 2.200 installierten Anlagen weltweit bestätigt.
Moderne Betonrecycling-Anlagen sind für den Betrieb heutiger Betonwerke unverzichtbar. Sie lösen die Kernprobleme des anfallenden Restbetons: die hohe Alkalität (pH 11–13) des Waschwassers und die Notwendigkeit zur Entsorgung von sedimentierten Feinstoffen.
Durch konstruktive Maßnahmen (Kurzschluss-Schutz, definierter Trennschnitt ≈<0,2 mm), Mess- und Regeltechnik sowie optionale Module (Filterpresse, CO₂-Neutralisation) wird ein geschlossener Kreislauf realisiert. Dies führt zu messbaren Kosteneinsparungen (Frischwasser, Entsorgung, Energie) und sichert die Einhaltung strenger Normen (EN 1008, WHG).
Der Markttrend geht klar zu höheren Aufbereitungsgraden (bis zur Klarwassererzeugung) und zu einer stärkeren Automatisierung der Messdatenerfassung. Die modulare und robuste Bauweise der Anlagen ermöglicht es Betreibern, diese zukünftigen Anforderungen an Compliance und Wirtschaftlichkeit zu erfüllen.
Der Prozess beginnt mit dem Zulauf von Restbeton und Waschwasser in die Auswaschanlage. Dort werden Grobstoffe (Sand/Kies) trocken ausgetragen. Die Feinstoffe verbleiben im Wasser und werden im Rührwerksbecken in homogener Suspension gehalten. Anschließend wird das Recyclingwasser mit definierter Dichte in den Mischprozess zurückgeführt oder, falls erforderlich, über eine Filterpresse und Neutralisationsanlage weiter aufbereitet.
Der Trennschnitt (≈<0,2 mm im Rückwasser) wird durch konstruktiven Kurzschluss-Schutz in der Maschine gesichert. Spezielle Einbauten wie der Trennschnittverbesserer (TSV) verhindern, dass zu große Partikel ungewollt ins Restwasser gelangen, was die Wasserqualität stabilisiert.
Die Dichtemessung dient der Regelung des Feinstoffanteils im Recyclingwasser und ist somit entscheidend für eine konstante Wasserqualität. Stabile Dichtewerte sind entscheidend für die Prozesssicherheit bei der Wiederverwendung in der Betonmischung.
Eine Kammerfilterpresse ist ein optionales Modul, das dann notwendig wird, wenn die Dichte des Restwassers gesenkt werden soll, Klarwasser zur Verfügung stehen muss oder die behördlichen Vorgaben für die Ableitung dies erfordern. Sie dient der weiteren Reduzierung der Feststoffe im Wasser.
Ein geschlossener Kreislauf führt zur Reduzierung der Betriebskosten durch weniger Frischwasserbezug und den Wegfall von teuren Entsorgungs- und Ausbaggerungsaufwänden. Zudem trägt er zur indirekten CO₂-Minderung bei und erleichtert die Dokumentation der Wasserqualität gegenüber Behörden.
